新能源250kW負載箱
250kW新能源負載箱系統可以精確測試各類發電機組的輸出功率與帶載能力。系統由測控和負載兩大部分構成，主要包括交流負載柜、數據采集系統、自動加減載控制系統、散熱裝置、輔助控制及PC機軟件等部分。用戶可以通過多種方式，自由控制系統。既可通過本地控制面板，對負載進行操作；還可用軟件控制負載。
0-100 kW,101-500 kW
產品項目
測控功能
（1）負載測試：可加載額定值以內的任意功率，測量并顯示發電機組穩態三相電壓、電流、有功功率、無功功率、視在功率、功率因數、頻率、運行時間等參數。
（2）一鍵式加減載：采用手動開關時，均可先設置好功率值，再啟動總加載開關，負載才會按預設值加載，從而避免功率調整過程中造成負載波動。
（3）控制方式選擇：可以選擇本地或遠方方式控制負載。
（4）本地控制：負載配有本地控制面板，并劃分10kW*26功率檔位，可通過開關控制加載。
（5）遠方控制：遠程控制箱配有遠程控制面板，并劃分出10kW*26功率檔位，可通過開關控制加載。
（6）控制方式互鎖：系統配有控制方式選擇開關，選擇任一種控制方式后，通過其余方式進行的操作無效，避免多重操作造成的沖突。
（7）本地儀表顯示數據：通過本地測量儀表可顯示三相電壓、電流、有功功率、無功功率、視在功率、功率因數、頻率等參數。
保護功能
（1）緊急停止：可手動一鍵強制卸載，急停鎖定狀態下不能加載。
（2）過壓保護：負載輸入電壓超過安全閾值時，自動卸載并報警。
（3）短路保護：負載電路配有熔斷器，可避免負載短路或電流過大時損壞設備。
（4）溫度保護：負載溫度超過安全閾值時，自動卸載并報警。
（5）風機聯鎖保護：未開啟風機電源開關前，負載不能進行加載。
（6）風機相序自動轉換保護：當控制電源線未按正確相序連接時，三相風機也可按正常方向運轉。
（7）保護開關：部分保護功能配有開關，當誤報或有特殊需要時，可臨時關閉相應保護功能。
（8）機箱接地保護：負載工作時為了避免機殼帶電，使人發生觸電危險，負載柜體設有專門接地保護端子。
遠程控制方法
（1）選擇遠程控制：將負載柜控制面板上的<控制方式選擇開關>指向【Remote】，即可使用遠程控制。此時，遠程控制箱上的<控制方式選擇開關>可起作用，指向【Manual】使用遠程控制箱面板的開關操作，指向【Intelligent】則通過PC對負載進行間接智能控制。
（2）手動控制：遠程控制箱開關的操作方法與本地控制面板相同，先啟動< Fan Power Supply >開關，使風機轉動。然后開啟< Load Confirm >開關，設置功率即可實現加載。
（3）間接智能控制：用RS485或RS232數據傳輸線連接遠程控制箱和PC，并將負載柜面板的<控制方式選擇開關>指向【Remote】，再將遠程控制箱面板的<控制方式選擇開關>指向【Intelligent】，可通過PC對負載進行間接智能控制。通過遠程控制箱中轉，可結合遠程控制線和數據傳輸線的長度，增加測試距離。

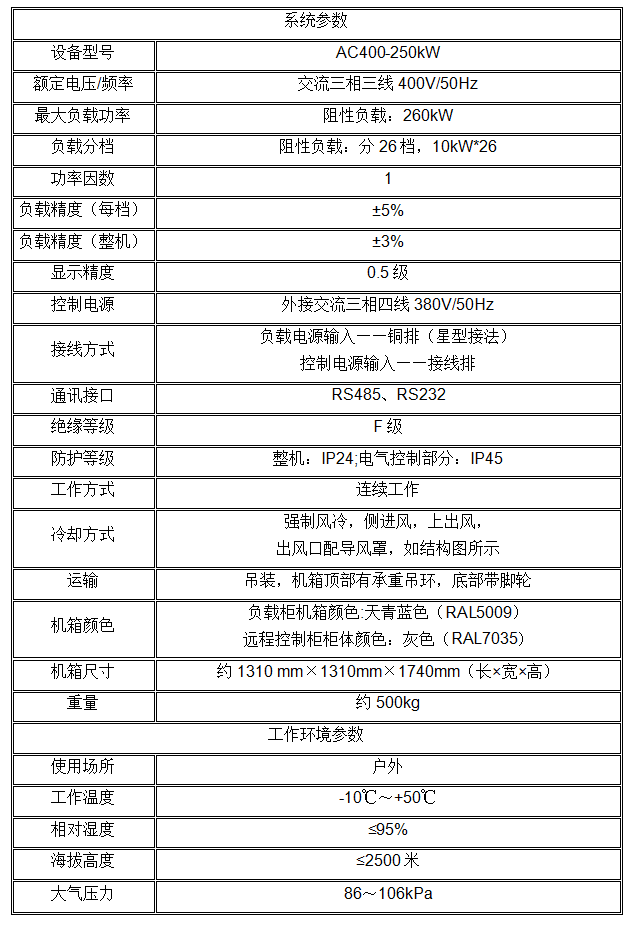

典型參數
